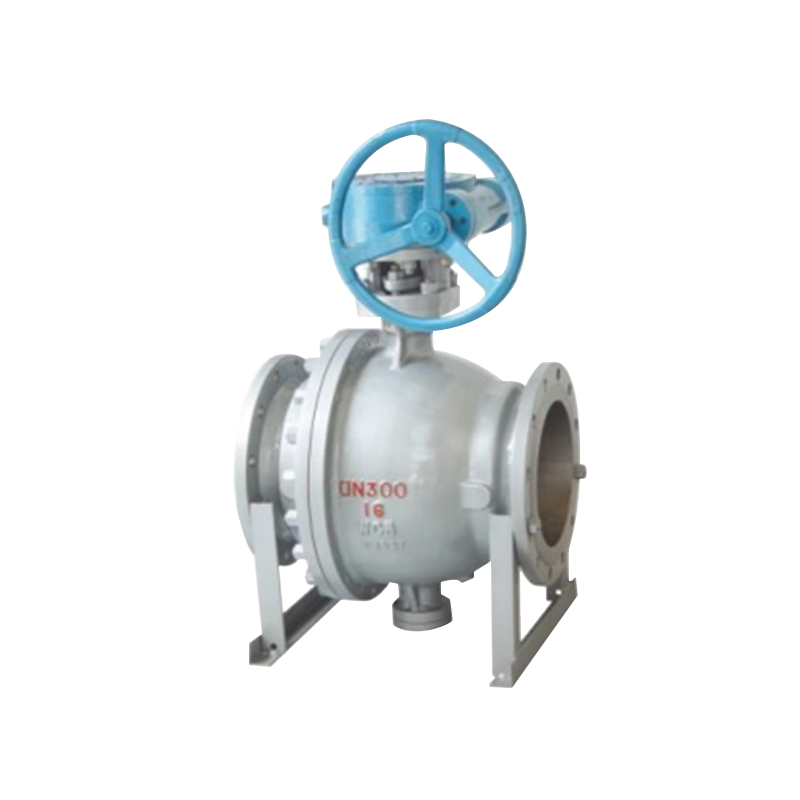

Шаровой клапан с фиксированным шаром и металлическим твёрдым уплотнением, тип Q347Y

Шаровой клапан с фиксированным шаром и металлическим уплотнением, тип Q347Y, представляет собой высокопроизводительный шаровой клапан нового поколения, специально разработанный для магистральных и промышленных трубопроводов. Он сочетает в себе прочность, безопасность и устойчивость к тяжёлым условиям эксплуатации. В отличие от плавающих шаровых клапанов, в клапанах с фиксированным шаром давление рабочей среды, воздействующее на шар, полностью передаётся на шток, а не на седло клапана. Благодаря этому седло не испытывает избыточных нагрузок, что обеспечивает низкий крутящий момент, минимальную деформацию седла, стабильную герметичность и длительный срок службы, что делает его особенно подходящим для условий высокого давления и трубопроводов больших диаметров.

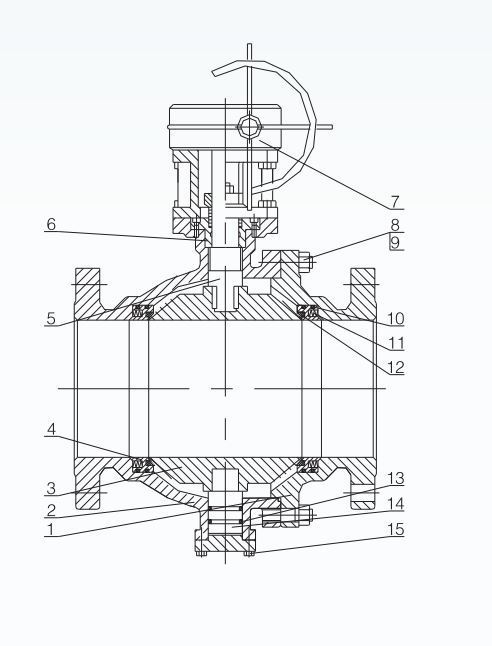

Клапан оснащён усовершенствованной предварительно поджатой пружиной седельной сборки, обеспечивающей самоплотнящееся уплотнение, допускающее герметизацию как по потоку, так и против потока, и не ограничивающее направление монтажа. Корпус клапана предлагается в двухсекционном и трёхсекционном исполнениях, с болтовым соединением среднего фланца. Уплотнение седла выполнено из армированного PTFE (политетрафторэтилена) со встроенным кольцом из нержавеющей стали, а пружина за стальным кольцом обеспечивает плотный контакт с шаром, гарантируя надёжную герметизацию. Верхний и нижний штоки оснащены подшипниками из PTFE для снижения трения, а сам шар поддерживается этими подшипниками, что уменьшает крутящий момент и нагрузку на уплотнение.

В процессе эксплуатации при износе уплотнительного кольца седла пружина обеспечивает постоянную предварительную нагрузку, гарантируя долговременную герметичность. Между шаром и седлом установлено пожаробезопасное уплотнительное кольцо; в условиях экстремально высоких температур или при пожаре это кольцо быстро образует металлическое уплотнение типа «металл-металл», эффективно снижая утечки.

Шаровой клапан с фиксированным шаром, тип Q347Y, отличается превосходными характеристиками, высокой надёжностью и широкой областью применения. Он подходит для магистральных трубопроводов в химической, нефтяной, газовой и металлургической промышленности, а также для трубопроводов, содержащих сероводород, высокоагрессивные вещества или большое количество примесей.
