Дом / Продукция / Шаровый клапан / Шаровой плавающий клапан с металлическим твёрдым уплотнением
Шаровый клапан

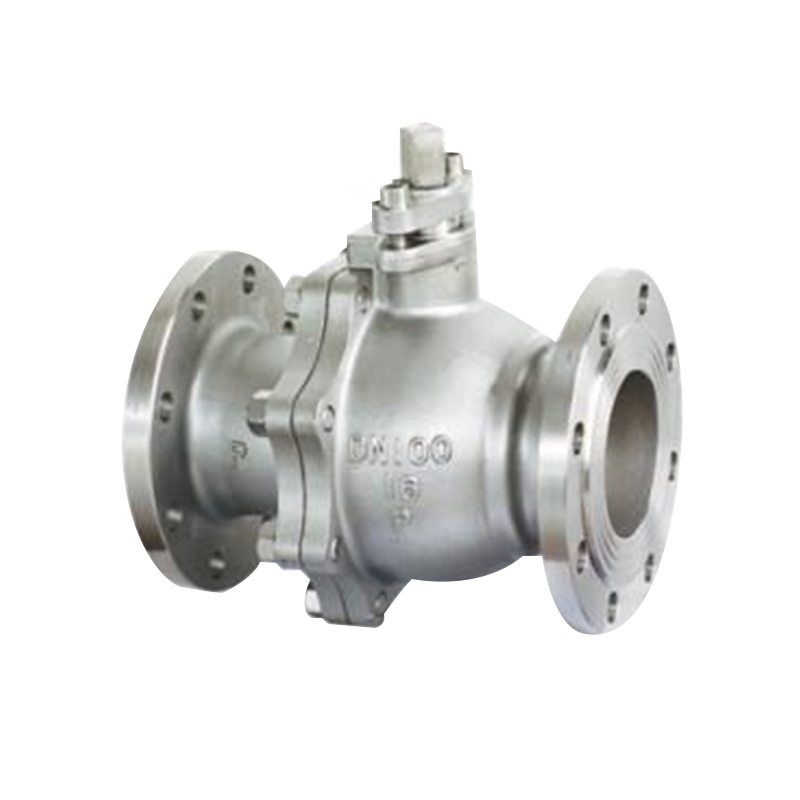

Шаровой плавающий клапан с металлическим твёрдым уплотнением

Плавающий шаровой кран с металлическим жестким уплотнением - это промышленный шаровой кран, оснащенный плавающей шаровой конструкцией и технологией уплотнения металл-металл. Он обеспечивает надежную эффективность отключения в условиях высокого давления, высокой температуры и абразивных условий работы. Жесткая конструкция уплотнения повышает износостойкость и продлевает срок службы в сложных условиях эксплуатации трубопроводов.


Приложения

Плавающий шаровой кран с твердым металлическим уплотнением широко используется в нефтяной, газовой, химической переработке, производстве электроэнергии, горнодобывающей промышленности, металлургии и высокотемпературных промышленных трубопроводных системах. Его обычно выбирают подрядчики EPC, инжиниринговые компании, дистрибьюторы клапанов и промышленные операторы для надежной изоляции жидкости.


Основные особенности

1. Металлическая жесткая уплотнительная конструкция

Использует уплотнительные поверхности металл-металл для обеспечения превосходной износостойкости и стабильных характеристик уплотнения в суровых условиях.

2. Высокая температура и производительность давления

Подходит для сложных условий эксплуатации с рабочими температурами до 350°C и классами давления до 600, обеспечивая долгосрочную надежность.

3. Конструкция плавающего шара

Плавающая шаровая конструкция позволяет шару слегка перемещаться под средним давлением, улучшая силу уплотнения и снижая риск утечки.

4. Доступно несколько международных стандартов

Доступно в стандартах API, DIN, ГОСТ, JIS, GB и других для удовлетворения глобальных требований промышленных проектов.


OEM и ODM-сервис

Мы предоставляем услуги OEM и ODM, включая индивидуальные размеры клапанов, номинальные давления, уплотнительные материалы, материалы корпуса, типы соединений, покрытия, логотипы, таблички и упаковку для удовлетворения различных промышленных требований.

Гарантия качества

Каждый металлический плавающий шаровой кран с жестким уплотнением перед отправкой проходит строгий контроль материала, проверку размеров, испытания под давлением и проверку герметичности. Отчеты о проверках, сертификаты материалов и документы о качестве предоставляются по запросу.

Гарантийное обслуживание

Мы предоставляем гарантийное покрытие производственных дефектов в нормальных условиях эксплуатации, а также техническую поддержку и послепродажное обслуживание для обеспечения стабильной долгосрочной работы клапана.

Служба доставки

Металлические герметичные плавающие шаровые краны упакованы в стандартные для экспорта деревянные ящики с защитной упаковкой для обеспечения безопасной международной перевозки. Мы поддерживаем морские и воздушные перевозки, а также индивидуальные логистические решения с полной экспортной документацией.

контакт
ПРЕДЫДУЩАЯ:
Полнопроходный промышленный шаровой фланцевый клапан по GB, DN150, PN16
СЛЕДУЮЩАЯ:
Шаровой клапан с фиксированным шаром и металлическим твёрдым уплотнением, тип Q347Y

Спецификация применения

Основные размеры

Материалы деталей и применение

Свяжитесь с нами

Доступные стандарты: API, DIN, ГОСТ, JIS, GB и т. д.

ПН(МПа) ДН(мм) Размер (мм)
Л Д Д1 Д2 бф Z-Iwd Х Делать
1,6 МПа 15-й  130  95  65  45  14 - 2 4 - 14 60  108
20  140  105  75  55  14 - 2 4 - 14 64  120
25  150  115  85  65  16 - 2 4 - 14 90  165
32  165  135  100  78  18-Й - 2-Й 4-18-Е 105  180
40  180  145  110  85  16 - 3 4-18-Е 150  240
50 200 160 125  100  16 - 3 4-18-Е 190 240
65  220  180  145  120  18-Й - 3-Й 4-18-Е 195  320
80  250  195  160  135  20-Е - 3-Е 8-18-Е 215  350
100  280  215  180  155  20-Е - 3-Е 8-18-Е 250  400
125  320  245  210  185  22 - 3 8-18-Е 280  500
150  360  280  240  210  24 - 3 8-23-Е 320  600
200  400  335  295  265  26 - 3 12 - 23 370  800

ПН(МПа) ДН(мм) Размер (мм)
Л Д Д1 Д2 бф Z-Iwd Х Делать
2,5 МПа 15-й  130  95  65  45  14 - 2 4 - 14 60  108
20  140  105  75  55  14 - 2 4 - 14 64  120
25  150  115  85  65  16 - 2 4 - 14 90  165
32  165  135  100  78  18-Й - 2-Й 4-18-Е 105  180
40  180  145  110  85  16 - 3 4-18-Е 160  240
50  200  160  125  100  20-Е - 3-Е 4-18-Е 205  270
65  220  180  145  120  22 - 3 8-18-Е 215  350
80  250  195  160  135  22 - 3 8-18-Е 230  400
100  280  230  190  160  24 - 3 8-23-Е 270  500
125  320  270  220  188  28-Й - 3-Й 8-25-Е 300  600
150  360  300  250  218  30 - 3 8-25-Е 340  900
200  400  360  310  278  34 - 3 12 - 25 400  1100
4,0 МПа 15-й  130  95  65  45  16 - 2 4 - 14 40  60
20  140  105  75  55  16 - 2 4 - 14 51  65
25  150  115  85  65  18-Й - 2-Й 4 - 14 58  90
32  180  135  100  78  18-Й - 3-Й 4-18-Е 66  105
40  200  145  110  85  20-Е - 3-Е 4-18-Е 76  170
50  220  160  125  100  20-Е - 3-Е 4-18-Е 88  230
65  250  180  145  120  22 - 3 8-18-Е 110  250
80  280  195  160  135  22 - 3 8-18-Е 121  250
100  320  230  190  160  24 - 3 8-23-Е 150  295
125  400  270  220  188  28-Й - 3-Й 8-25-Е 176  330
150  400  300  250  218  30 - 3 8-25-Е 204  375
200  502  375  320  282  38 - 3 12 - 30 260  440
6,4 МПа 15-й  140  105  75  55  18-Й - 2-Й 4 - 14 60  40
20  160  125  90  68  20-Е - 2-Е 4-18-Е 65  51
25  180  135  100  78  22 - 2 4-18-Е 90  58
32  200  150  110  82  24 - 2 4 - 23 105  66
40  220  165  125  95  24 - 3 4 - 23 170  76
50  250  175  135  105  26 - 3 4 - 23 230  88
65  280  200  160  130  28-Й - 3-Й 8-23-Е 250  110
80  320  210  170  140  30 - 3 8-23-Е 295  121
100  360  250  200  168  32 - 3 8-25-Е 330  150
125  400  295  240  202  36 - 3 8 - 30 475  178
150  500  340  280  240  38 - 3 8-34-Е 650  204
200  600  405  345  300  44 - 3 12 - 34 990  280

Доступные размеры: WCB, LCB, LCC, WC6, WC9, C5, C12, A105, F11, CF8, CF8M, CF3, CF3M и т. д.
Широко применяется в нефтяной, энергетической, химической, газовой, коммунальной, металлургической, строительной, фармацевтической, бумажной, угольной, цементной, очистных сооружениях, охране окружающей среды, энергосбережении и других отраслях промышленности.
